Objašnjenje termovizijskih kamera

Termovizijske kamere su uređaji koji pretvaraju toplotnu energiju (toplotu) u vidljivu svjetlost kako bi analizirali određeni objekt ili scenu. Proizvedena slika poznata je kao termogram i analizira se kroz proces koji se naziva termografija. Termovizijske kamere su sofisticirani uređaji koji obrađuju snimljenu sliku i prikazuju je na ekranu. Ove slike se mogu koristiti za trenutnu dijagnozu ili obraditi kroz specijalizovani softver za dalju evaluaciju, tačnost i izlaz izveštaja. Termovizijske kamere podižu mjerenje temperature na sljedeći nivo; umjesto da dobijete broj za temperaturu dobijate sliku koja pokazuje temperaturne razlike površine.

Šta vide termovizijske kamere?
Vidljivo svjetlo je ono što vidimo oko sebe svaki dan. To je jedini dio elektromagnetnog spektra koji možemo vidjeti. Vidljiva svjetlost zauzima samo malu površinu u elektromagnetnom spektru, a infracrveno zračenje (IR) predstavlja veći postotak. Ako želimo da vidimo šta se dešava u drugim delovima spektra potrebna nam je specijalizovana oprema.
Svi objekti apsorbuju, reflektuju i ponekad prenose energiju na različitim nivoima. Različiti materijali će ispuštati toplinu ili hladnu energiju različitim brzinama. To je ta energija koja se može detektovati infracrvenom opremom i prikazati kao slike.

Primjena i upotreba termovizijske kamere
Prvobitno razvijene za vojnu upotrebu tokom Korejskog rata, termovizijske kamere su migrirale na druga polja i našle su mnoge primjene. Vatrogasci ih koriste kako bi vidjeli kroz dim, pronašli ljude i lokalizirali žarišta požara. Policija koristi tehnologiju za upravljanje aktivnostima nadzora, lociranje i hapšenje osumnjičenih, istragu mjesta zločina i izvođenje operacija potrage i spašavanja. Tehničari za održavanje dalekovoda lociraju pregrijane spojeve i dijelove kako bi eliminirali potencijalne kvarove. Tamo gdje toplinska izolacija postane neispravna, građevinski tehničari mogu uočiti curenje topline kako bi poboljšali efikasnost hlađenja ili grijanja. Fiziološke aktivnosti, kao što je groznica, kod ljudi i drugih toplokrvnih životinja također se mogu pratiti termografskim snimanjem. Oni su također uobičajeni alati koje koriste kućni inspektori.

Karakteristike termovizijske kamere
Termovizijske kamere se mogu kupiti s minimalnim značajkama koje očitaju samo temperaturu fiksnih središnjih križnih nišana na zaslonu ili s višestrukim funkcijama koje omogućavaju korisniku da odabere više pokretnih križića i napravi poređenja između njih kako bi prikazao visoku, nisku i prosječne temperature na displeju. Termovizijske kamere imaju višestruke palete boja koje bira korisnik, kao što su crno/bijelo, željezo ili duga. Gvozdenu paletu najčešće koriste kućni inspektori. Crno-bijela paleta pomaže u prepoznavanju detalja na slici, a duga paleta ima najbolju toplinsku osjetljivost za prikaz razlika u temperaturi. U nastavku pogledajte uzorke slika nekih paleta boja.

Šta tražiti kod termovizijske kamere
Postoji niz komponenti koje doprinose i kvaliteti i cijeni termovizijske kamere. Dva najvažnija faktora su rezolucija detektora i toplinska osjetljivost.
Rezolucija detektora opisuje broj piksela. Najčešće rezolucije su 160 x 120, 320 x 240 i 640 x 480 piksela. Detektor 320 x 240 proizvodi sliku sastavljenu od 76,800 piksela. Budući da svaki piksel ima pridruženu temperaturu koja iznosi 76,800 temperaturnih podataka. Više rezolucije takođe daju vidljivo jasnije slike.
Termička osjetljivost je najmanja temperaturna razlika koju kamera može otkriti. Osetljivost od 0.05° znači da kamera može razlikovati dve površine sa samo pet stotinki stepena temperaturne razlike.
Još jedan važan faktor koji treba uzeti u obzir je temperaturni raspon termovizijske kamere. Opseg govori koje su minimalne i maksimalne temperature koje kamera može izmjeriti (tipično od -4°F do 2200°F).
Da biste dobili najbolju termalnu sliku za analizu, postoje četiri podešavanja koja se mogu izvršiti na većini kamera: fokus, promjene postavke emisivnosti, promjene postavke reflektivne temperature i termalno podešavanje. Svako od ovih podešavanja mora se uzeti u obzir pri odabiru termovizijske kamere.
Baš kao i standardna kamera, sočivo termovizijske kamere mora biti fokusirano kako bi se poboljšala jasnoća slike. Većina kamera se može fokusirati okretanjem sočiva. Sofisticiranije kamere imaju fokus na dugme.
Emisivnost je količina zračenja koja se emituje iz objekta u poređenju sa onom savršenog emitera zračenja kada su oba na istoj temperaturi. Podešavanje emisivnosti je važno prilikom mjerenja temperature ili kada se porede temperature dva različita objekta. Ne dozvoljavaju sve kamere korisniku da unese reflektirajuću temperaturu.
Postavka reflektirajuće temperature omogućava korisniku da kompenzira temperaturu okolnih objekata koja se reflektira na objekt. Baš kao i emisivnost, reflektirajuća temperatura je važna pri mjerenju temperature ili upoređivanju temperatura dvaju objekata. Ne dozvoljavaju sve kamere korisniku da unese reflektirajuću temperaturu.
Termičko podešavanje kamere uključuje podešavanje raspona ili temperaturnog raspona koje kamera vidi dok je u ručnom načinu gledanja. Ručni način rada omogućava korisniku da podesi raspon do željenog raspona, a kamera će uvijek prikazati ovaj temperaturni raspon. Upotreba ručnog načina rada je najbolja kada se koristi za otkrivanje temperaturnih razlika objekta koji se promatra.

Ograničenja termovizijske kamere
Budući da se toplotna energija može reflektovati od sjajnih površina, termovizijske kamere ne mogu vidjeti kroz staklo. Termovizijske kamere se mogu koristiti za prikupljanje informacija o unutrašnjosti
 zida, ali ne mogu da vide kroz zidove. Također je važno znati da se termovizijske kamere ne smiju koristiti kao jedini odlučujući faktor da postoji problem. Za potvrdu problema uvijek treba koristiti druge instrumente.

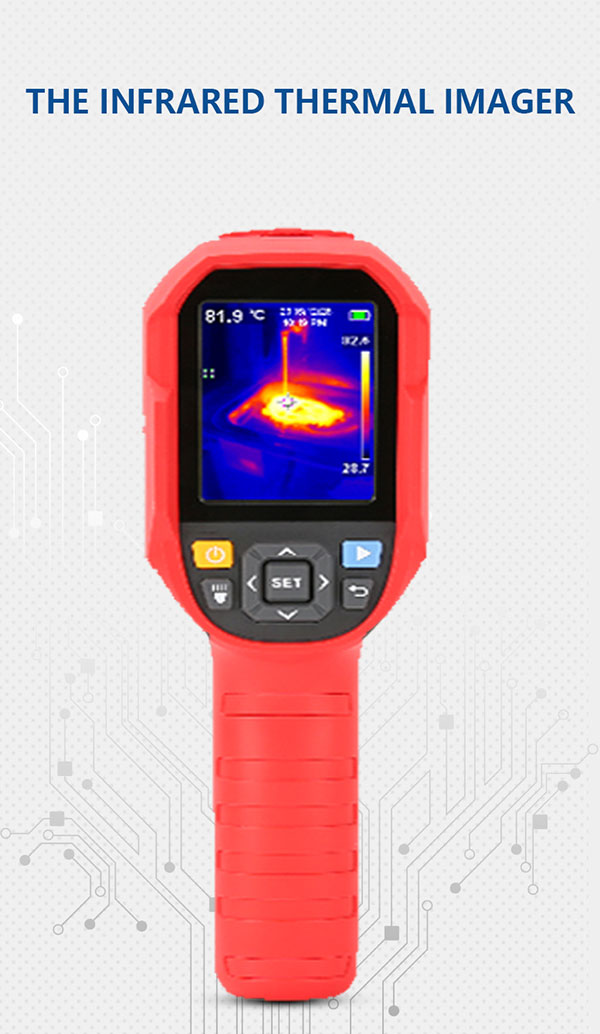

PQWT CX320 termovizijska kamera
